AF200系列
品牌：
類別：
AF200系列經濟型水動過濾器簡單、緊湊的結構:占地面積小，安裝維護簡單節約用水(4"以下過濾器自清洗耗水8升/次，4S 8"過濾器25升/次)單臺處理水量:10 200m/h最小工作壓力:2bar(30psi)最大工作壓力:10bar(150psi),16bar過濾器清潔時的壓力損失:0.1bar(2psi)最高工作水溫:65C(149°F)過濾精度范圍:25-400微米自清洗...
AF200系列經濟型水動過濾器
簡單、緊湊的結構:占地面積小，安裝維護簡單
節約用水(4"以下過濾器自清洗耗水8升/次，4S 8"過濾器25升/次)
單臺處理水量:10 200m/h
最小工作壓力:2bar(30psi)
最大工作壓力:10bar(150psi),16bar
過濾器清潔時的壓力損失:0.1bar(2psi)
最高工作水溫:65C(149°F)
過濾精度范圍:25-400微米
自清洗所需水量:2-4"過濾器，-8升;4S-8"過濾器，-25升
自清洗時間:5秒鐘
自清洗控制方式:壓差、時間及手動
電控方式:直流12V;交流24V
過濾器自清洗完全依靠系統管線內的水壓,無需外部動力

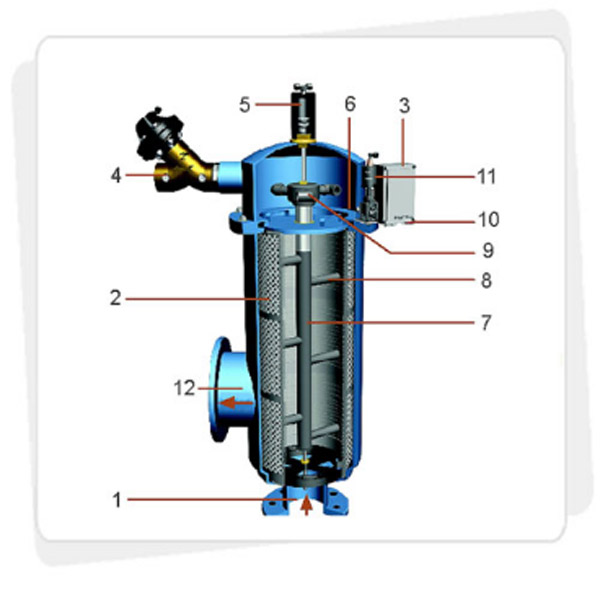

1入水口
2細濾網
3電子控制單元
4反沖洗閥
5
液壓活塞
6 液壓馬達室
7 吸污管
8 吸嘴
9 液壓馬達
10 壓差表
11 電磁閥
12 出水口
原理概述
此系列的經濟型水動過濾器，結合高品質過濾的優勢和自清潔功能，從不同水源(污水，水庫，河流，湖泊，等)為客戶提供持續的供水。該過濾器可在工業。市政和灌溉應用方面投入廣泛的使用。其主要部件是一個由不銹鋼制成的具有較大開放面積的濾網，以承受高污負荷和壓力。當過濾器的壓差(△P)達到預設值[0.5bar (7psi)]時，將進行自清潔。排污閥打開，壓力通過液壓塞釋放，水流通過排污閥排出。液壓馬達室和吸污管內部的壓力大幅降低，液壓馬達帶動吸污管及吸嘴進行旋轉并垂直移動，通過吸嘴將污物吸出，清潔整個濾網的內壁。沖洗過程需要5秒。過程結束時，排污閥關閉，過濾器為潔凈狀態。在整個清洗過程中供水不間斷。

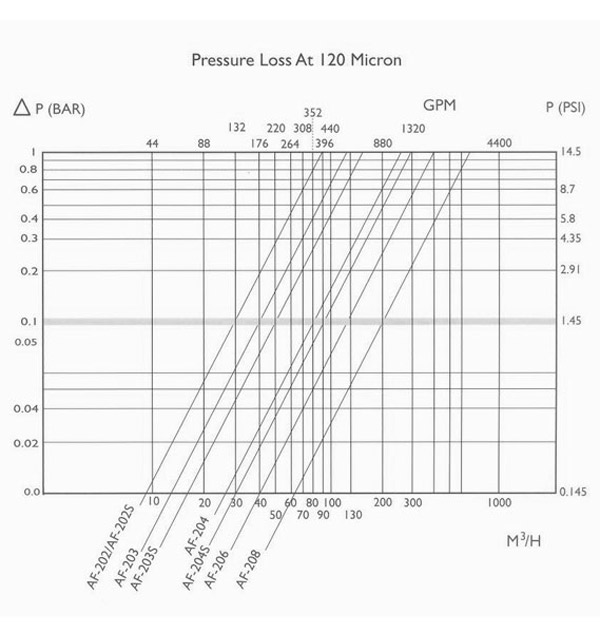

壓損表

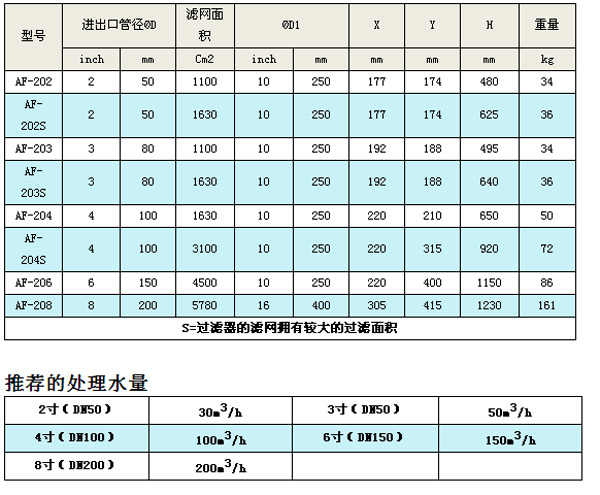

技術參數
配置清單
| 序號 | 設備名稱 | 規格型號材質 | 產地 | 特點與優勢 |
| 1 | 濾網 | 材質：UPCV+316L復合100微米 | 以色列ELI | 高圓度、高防腐、高強度 |
| 2 | 控制器 | FILTRON1-10 T1&DP AC | 以色列FILTRON | 時間、手動、壓差可相互切換 |
| 3 | 電磁閥 | 二位三通，黃銅/PVC | 以色列BACCARA | 標配，24V，黃銅 |
| 4 | 排污閥 | 2寸口徑，材質：黃銅/PVC,雙腔排污閥 | 以色列BERMAD | 2X2 ，黃銅 |
| 5 | 液壓活塞 | 材質：黃銅+工程塑料帶反沖洗指示行程 | 以色列ELI | 方便檢查維護、判別反沖洗均勻 |
| 6 | 吸污管組件 | 材質：PVC+不銹鋼304SS | 以色列ELI | 防腐 |
